環境と暮らしにやさしい新しいタイプの屋根材。
CK折板シリーズ。

CK折板66型

折 板

  • 屋根材
  • 不燃認定 NM-8697

※2019年1月現在の製品情報です。

  • 製品カタログPDF
  • 成形加工品お問い合わせ

工場・倉庫・ガレージ・ガソリンスタンドなどの屋根材。
折板と瓦棒葺き屋根の機能を追求し、経済性を付加した屋根工法で、短期間の施工と総合建築費の軽減に効果的です。

特 長

  • NM-8697

    本製品は、国土交通大臣から(社)日本鉄鋼連盟の亜鉛鉄板委員会が、一括認定を受けた不燃材料(NM-8697)を使用しております。

仕 様

  • 板厚

    0.5~0.8mm(914mm巾コイル使用)

  • 働き巾

    700mm、成形板1.43mで1m2

  • 働き山高

    66mm

  • 働き長さ

    MAX17.5m
    MAX1.4m

  • ペフ

    軒先カット、両端カット可

  • 木、鉄材いずれも施工可能

  • 標準色

    4色

形状・寸法図

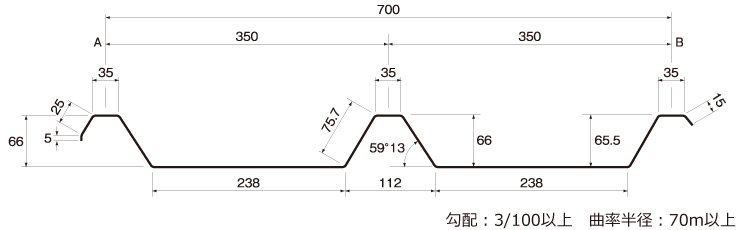

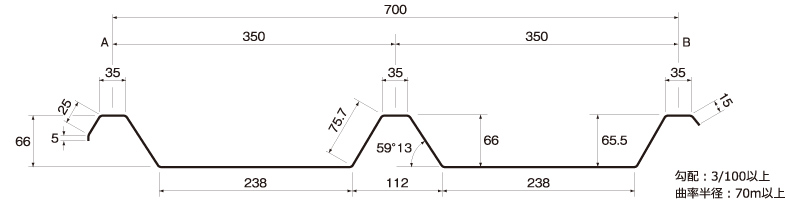

  • 断面形状

    ※横にスクロールできます。

    断面形状

カラー

  • GE 510〈遮熱〉(ブルー)

    GE 510〈遮熱〉(ブルー)

  • GE 730〈遮熱〉(グレー)

    GE 730〈遮熱〉(グレー)

  • GE 760〈遮熱〉(シルバー)

    GE 760〈遮熱〉(シルバー)

  • GE 160〈遮熱〉(ブラウン)

    GE 160〈遮熱〉(ブラウン)

    • その他にも御要望のカラーでお作りいたします。

測定データ

  • 断面性能表

    ※横にスクロールできます。

    板厚
    mm
    単位重量 正圧 負圧
    断面2次モーメント 断面係数 断面2次モーメント 断面係数
    kg/m kg/m2 Ixcm4/m Zxcm3/m Ixcm4/m Zxcm3/m
    0.5 3.87 5.54 28.0 6.2 16.1 4.4
    0.6 4.58 6.55 33.6 7.4 19.3 5.3
    0.8 6.02 8.61 44.8 9.9 25.7 7.1
    • 多雪地域、強風地域は、設計荷重を充分ご考慮ください。
    • アーチ施工はお問い合わせください。
    • 正圧は積載荷重と積雪荷重を負圧は風荷重を検討願います。

技術データ

  • 許容張間

付属部品

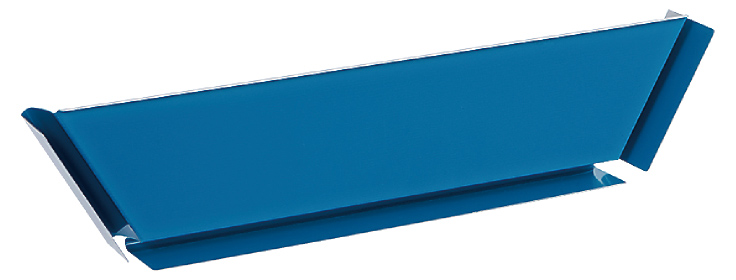

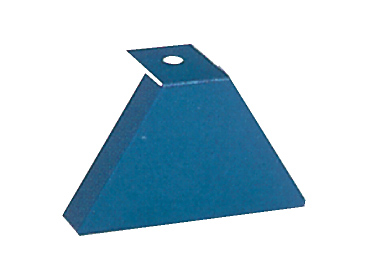

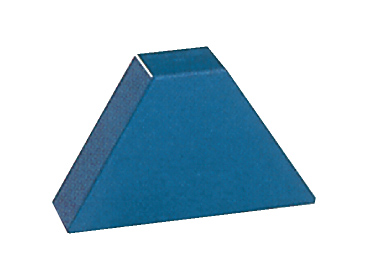

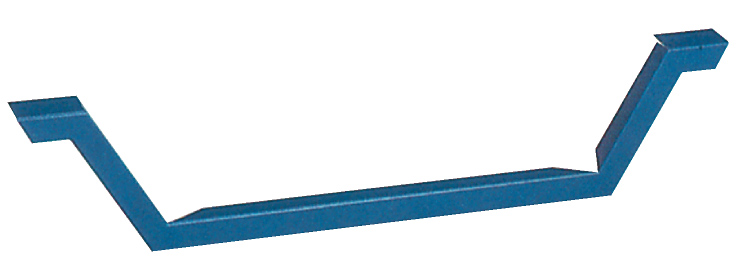

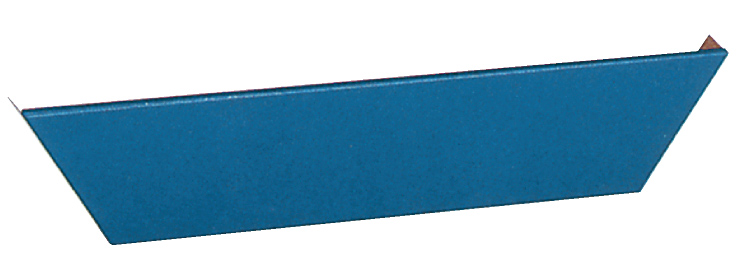

  • 軒先面戸

    軒先面戸

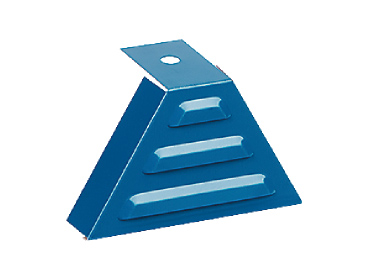

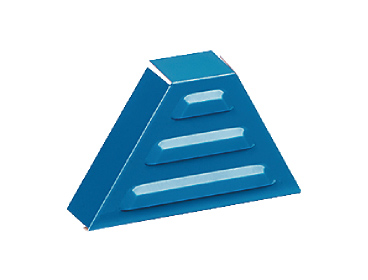

  • 水上面戸

    水上面戸

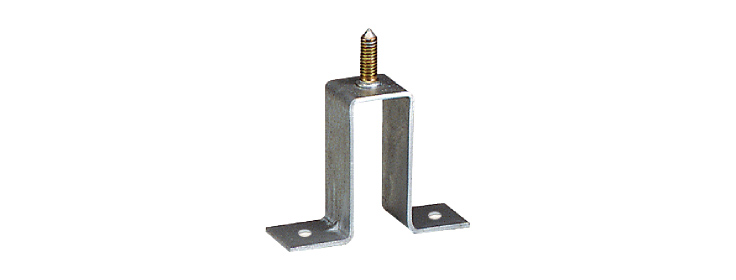

  • タイトフレーム

    タイトフレーム
