スリット加工

鋼板コイルをご希望の幅に切断し巻き取る加工の事で、板厚0.2mm~1.0mmまでスリット可能です。

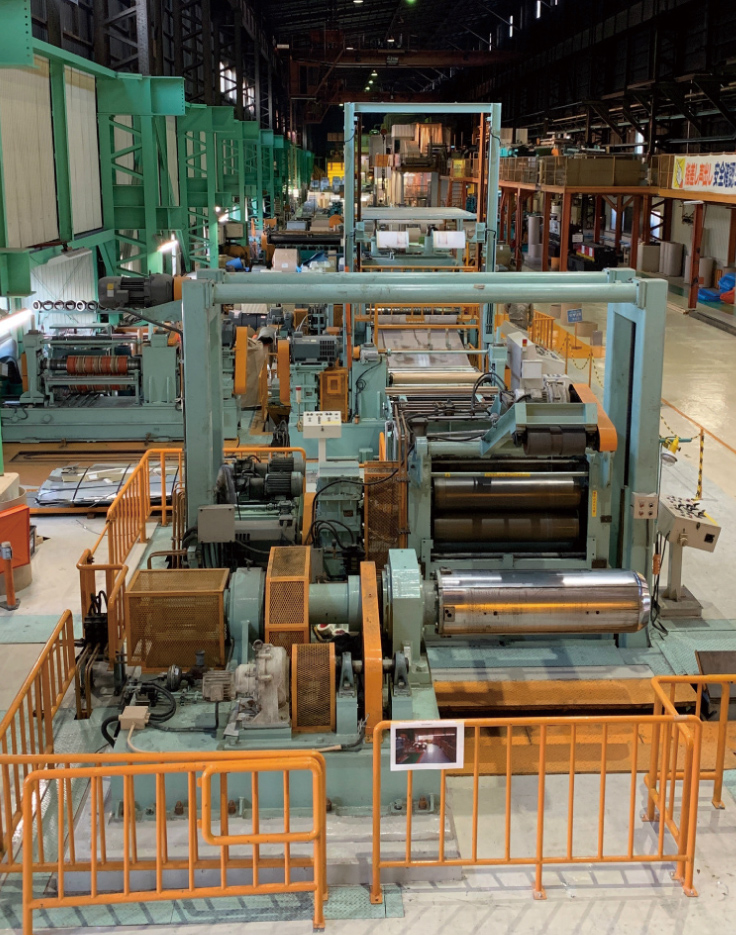

大型スリッター

大型スリッター

【スリッターライン仕様】

切断材料 表面処理鋼板・カラー鋼板
抗張力 MAX 70kg/mm2
切断板厚 0.2~1.0mm
切断板幅 1250mm
素材重量 MAX 15,000kg
素材外径 MAX 1,800mm
素材内径 508mm
巻取り重量 MAX 10,000kg
巻取り外径 MAX 1,400mm
巻取り内径 508mm
ライン速度 MAX 150m/min
巻き方向 上下巻出し、下巻取り
スリット基準 板厚 0.7mmにて MAX 15条
スリット条数 MAX 20条

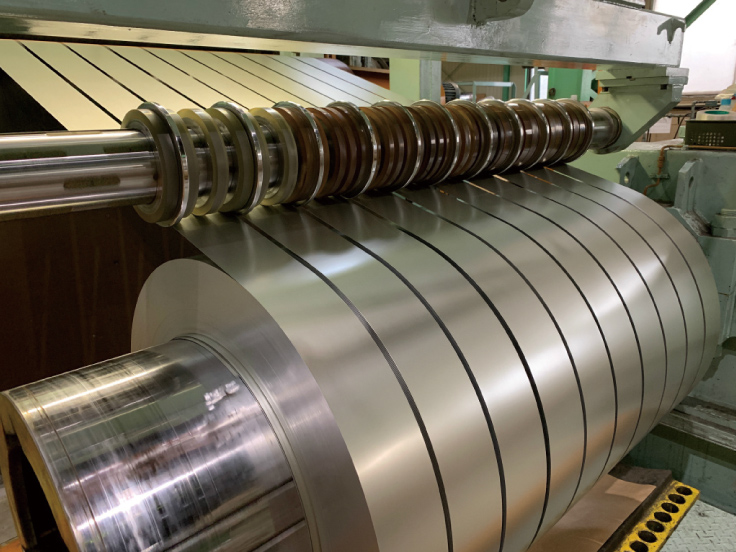

大型スリッター
大型スリッター

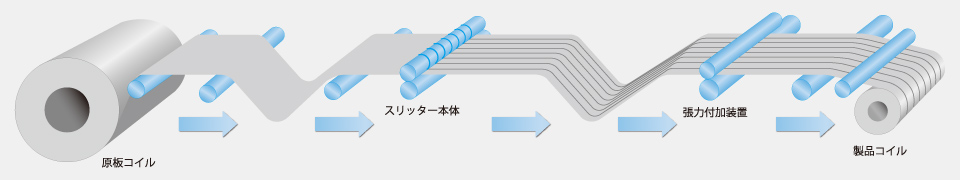

【加工工程図】

【加工工程図】
