技術の千代田鋼鉄が誇るCKブランド。
多方面で活躍する異形棒鋼。

鉄筋コンクリート用
棒鋼

綾瀬工場で生産される製品は、高品質の異形棒鋼です。
すべての製品には、千代田鋼鉄工業のCKマークと、
製品の種類を表わす突起状のマークがつけられています。
優れた加工性を実現する絶妙なふし間隔やリブ幅により、
高いコンクリート付着力を確保し、構造物の強度を高めます。

  • 綾瀬工場案内PDF
  • 製品安全データシートPDF
  • 棒鋼お問い合わせ

特 長

  • 社会的基盤を支える
    CKブランド

    中高層ビル、マンション、道路整備など、人々がより豊かな暮らしを営むために必要不可欠な社会的基盤を支える重要な役割を担うのが千代田鋼鉄が誇るCKブランド。
    異形棒鋼は、土木建築関係の基礎資材として幅広い分野で活躍しています。

  • JIS表示許可が証明する
    優れた品質と厳しい品質管理

    品質の安定供給と、より優れた製品づくりのために当社では厳しい管理システムを採用。
    各製造工程内では、化学成分検査、形状・寸法検査、機械的性質検査など、あらゆるチェックが成されています。

日本工業規格表示許可

  • 名称

    鉄筋コンクリー卜用棒鋼〈JIS G 3112〉

  • 区分

    異形棒鋼

  • 種類の記号 / メタルタグ

    SD 295A / 白
    SD 295B / ベージュ
    SD 345 / 黄
    SD 390 / 緑
    SD 490 / 青

  • 認証取得

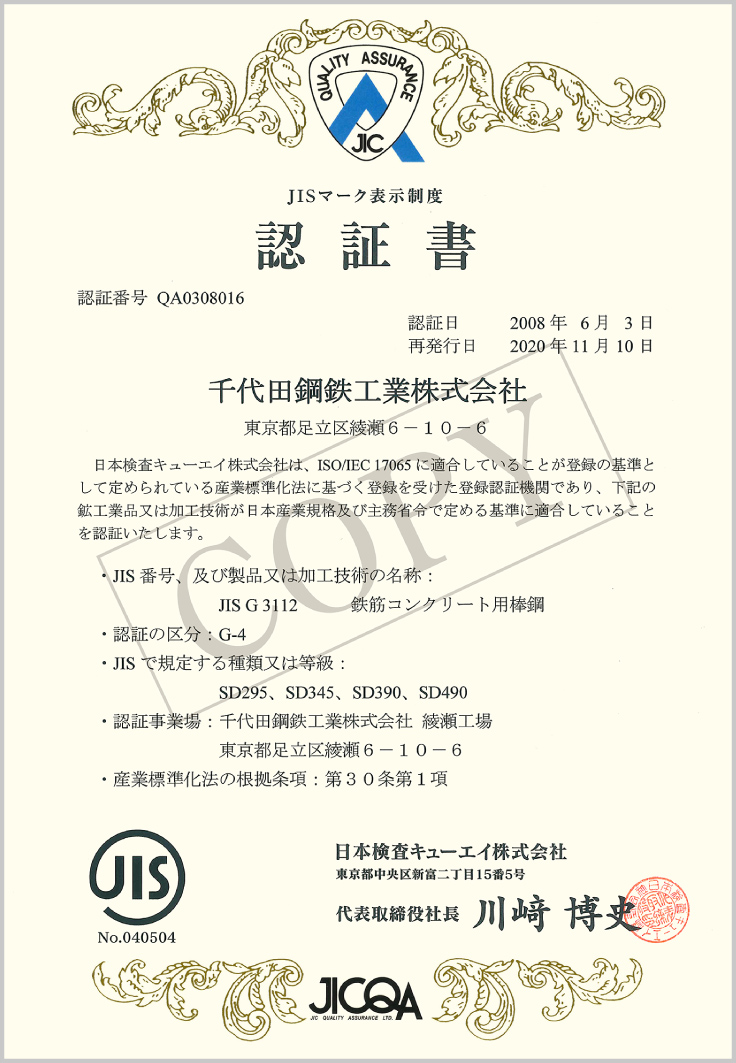

    JISマークG3112認証取得 認証番号:QA0308016

    JISマークG3112認証取得
    認証番号:QA0308016

    ISO 9001認証取得 登録番号:3331

    ISO 9001認証取得
    登録番号:3331

種 類

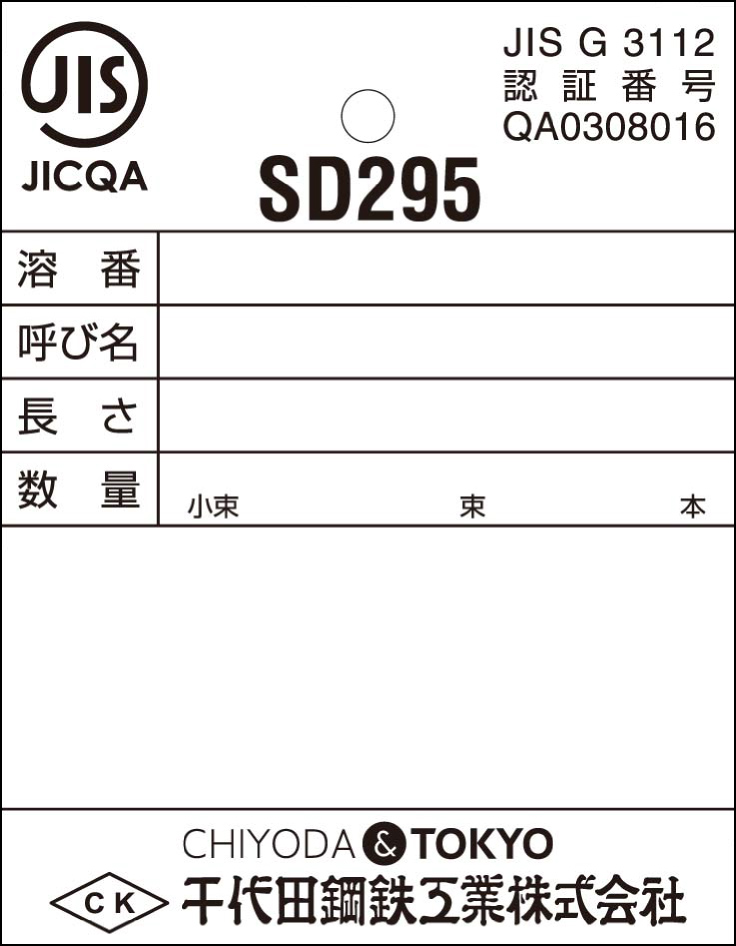

  • SD 295A

    異形棒鋼 ロールマーク
    メタルタグ

    化学成分

    C: ─
    Si: ─
    Mn: ─
    P:0.050%以下
    S:0.050%以下
    C+Mn/6: ─

    機械的性質

    〈引張試験〉
    降伏点又は耐力:295N/mm2以上
    引張強さ:440~600N/mm2
    試験片:2号に準じるもの
    伸び:16%以上

    〈曲げ試験〉
    曲げ角度:180°
    内側半径:公称直径の1.5倍

    降伏比:受け渡し当事者間の協定によって異形棒鋼に次の降伏比の適用を指定することが出来る
    降伏点(又は耐力)÷ 引張り強さ ≦ 0.80

  • SD 295B

    異形棒鋼 ロールマーク
    メタルタグ

    ベージュ

    化学成分

    C:0.27%以下
    Si:0.55%以下
    Mn:1.50%以下
    P:0.040%以下
    S:0.040%以下
    C+Mn/6: ─

    機械的性質

    〈引張試験〉
    降伏点又は耐力:295~390N/mm2
    引張強さ:440N/mm2以上
    試験片:2号に準じるもの
    伸び:16%以上

    〈曲げ試験〉
    曲げ角度:180°
    内側半径:公称直径の1.5倍

    降伏比:受け渡し当事者間の協定によって異形棒鋼に次の降伏比の適用を指定することが出来る
    降伏点(又は耐力)÷ 引張り強さ ≦ 0.80

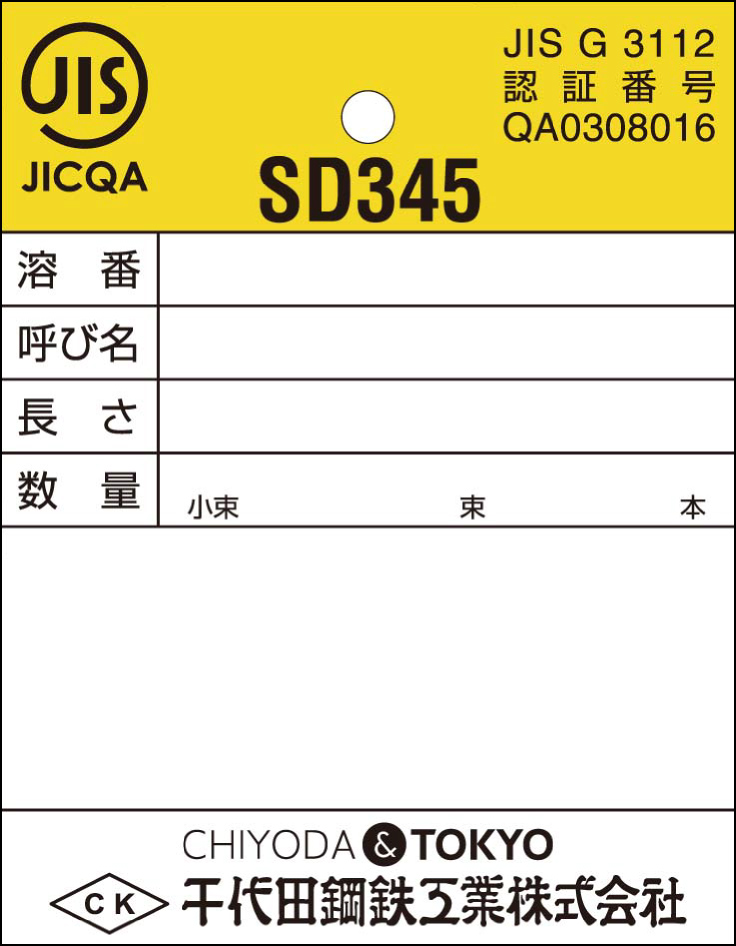

  • SD 345

    異形棒鋼 ロールマーク
    メタルタグ

    化学成分

    C:0.27%以下
    Si:0.55%以下
    Mn:1.60%以下
    P:0.040%以下
    S:0.040%以下
    C+Mn/6:0.50%以下

    機械的性質

    〈引張試験〉
    降伏点又は耐力:345~440N/mm2
    引張強さ:490N/mm2以上
    試験片:2号に準じるもの
    伸び:18%以上

    〈曲げ試験〉
    曲げ角度:180°
    内側半径:公称直径の1.5倍

    降伏比:受け渡し当事者間の協定によって異形棒鋼に次の降伏比の適用を指定することが出来る
    降伏点(又は耐力)÷ 引張り強さ ≦ 0.80

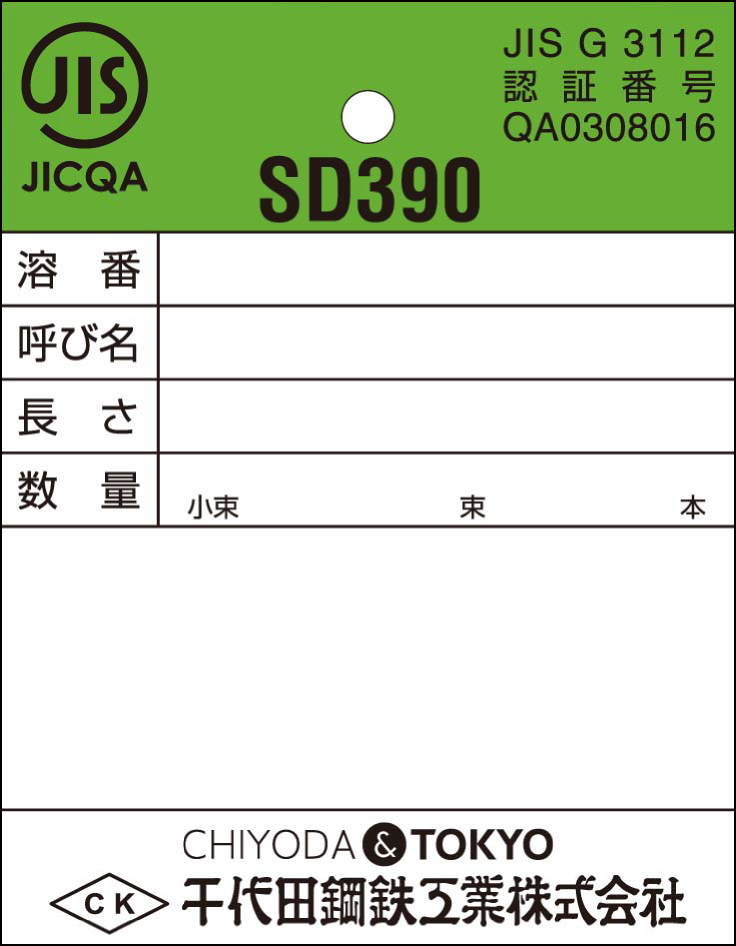

  • SD 390

    異形棒鋼 ロールマーク
    メタルタグ

    化学成分

    C:0.29%以下
    Si:0.55%以下
    Mn:1.80%以下
    P:0.040%以下
    S:0.040%以下
    C+Mn/6:0.55%以下

    機械的性質

    〈引張試験〉
    降伏点又は耐力:390~510N/mm2
    引張強さ:560N/mm2以上
    試験片:2号に準じるもの
    伸び:16%以上

    〈曲げ試験〉
    曲げ角度:180°
    内側半径:公称直径の2.5倍

    降伏比:受け渡し当事者間の協定によって異形棒鋼に次の降伏比の適用を指定することが出来る
    降伏点(又は耐力)÷ 引張り強さ ≦ 0.80

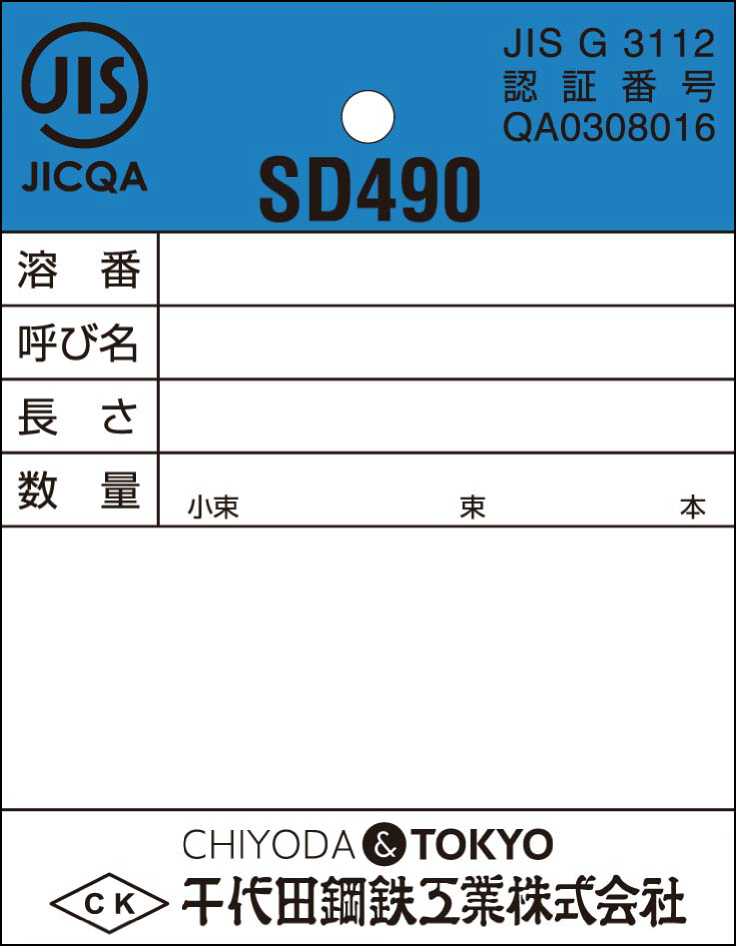

  • SD 490

    異形棒鋼 ロールマーク
    メタルタグ

    化学成分

    C:0.32%以下
    Si:0.55%以下
    Mn:1.80%以下
    P:0.040%以下
    S:0.040%以下
    C+Mn/6:0.60%以下

    機械的性質

    〈引張試験〉
    降伏点又は耐力:490~625N/mm2
    引張強さ:620N/mm2以上
    試験片:2号に準じるもの
    伸び:12%以上

    〈曲げ試験〉
    曲げ角度:90°
    内側半径:公称直径の2.5倍

    降伏比: ─

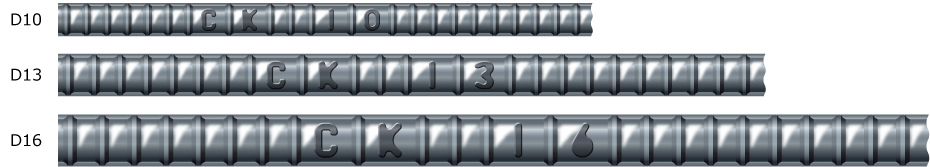

寸法 / 質量及び節の許容限度

  • D10

    公称直径:9.53mm
    公称周長:3.0cm
    公称断面積:0.7133cm2
    単位質量:0.560kg/m
    節の平均間隔の最大値:6.7mm
    節の高さ:最小値 0.4mm 最大値 0.8mm
    節のすき間の和の最大値:7.5mm
    1本の質量許容量:許容差 ±6%

  • D13

    公称直径:12.7mm
    公称周長:4.0cm
    公称断面積:1.267cm2
    単位質量:0.995kg/m
    節の平均間隔の最大値:8.9mm
    節の高さ:最小値 0.5mm 最大値 1.0mm
    節のすき間の和の最大値:10.0mm
    1本の質量許容量:許容差 ±6%

  • D16

    公称直径:15.9mm
    公称周長:5.0cm
    公称断面積:1.986cm2
    単位質量:1.56kg/m
    節の平均間隔の最大値:11.1mm
    節の高さ:最小値 0.7mm 最大値 1.4mm
    節のすき間の和の最大値:12.5mm
    1本の質量許容量:許容差 ±5%

  • 長さの許容差

    7m以下:
    +40mm 0
    7mを超えるもの:
    長さ1m又は端数を増すごとに、
    上記プラス側の許容差に更に5mmを加える。
    ただし、最大値は120mmにとどめる。

  • 構造

    構造
